24160-BE-XL-C2-Iompar Imthacaí Sféarúil

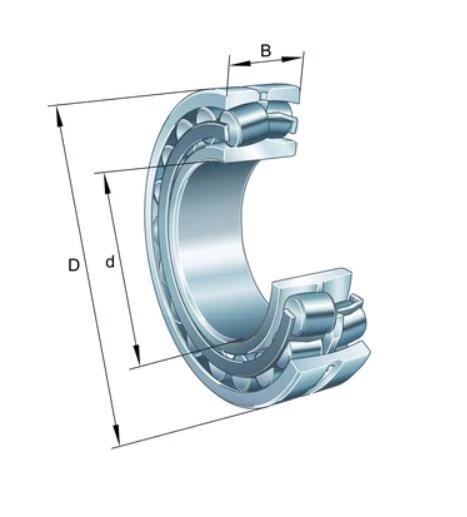

Príomhthoisí & Sonraí Feidhmíochta

d	300 mm	Trastomhas leadránach
D	500 mm	Trastomhas lasmuigh
B	200 mm	Leithead
Cr	3,950,000 N	Bunús rátáil ualach dinimiciúil, gathacha
C0r	6,400,000 N	Bunús rátáil ualach statach, gathacha
Cur	500,000 N	Teorainn ualach tuirse, gathacha
nG	1,100 1/nóiméad	Luas a theorannú
nϑr	450 1/nóiméad	Luas tagartha
≈m	155.72 kg	Meáchan

Toisí gléasta

dnóim	320 mm	ghualainn seafta trastomhas íosta
Duas	480 mm	Trastomhas uasta ghualainn tithíochta
ruas	4 mm	Ga sos uasta

Toisí

rnóim	5 mm	Toise chamfer íosta
D1	422.8 mm	Fáinne seachtrach trastomhas tollta
d2	338.2 mm	Trastomhas rásbhealaigh an fháinne istigh
ds	8 mm	Trastomhas poll lubrication
ns	15 mm	Leithead an groove bealaithe

Raon teochta

Tnóim	-30 céim	Teocht oibriúcháin min.
Tuas	200 céim	Teocht oibriúcháin max.

Fachtóirí ríofa

e	0.39	Luach teorannú Fa/Fr maidir le hinfheidhmitheacht difr. Luachanna fachtóirí X agus Y
Y1	1.72	Fachtóir ualach aiseach dinimiciúil
Y2	2.56	Fachtóir ualach aiseach dinimiciúil
Y0	1.68	Fachtóir ualach aiseach statach



Tá imthacaí sorcóir sféarúla deartha chun ualaí troma gathacha agus aiseach a láimhseáil, fiú i gcoinníollacha mí-ailínithe agus sraonadh seafta. Tá rásbhealach seachtrach sféarúil ag na imthacaí seo agus dhá shraith de rollóirí múnlaithe bairille, rud a chuireann ar a gcumas freastal ar mhí-ailíniú uilleach idir na fáinní seachtracha agus istigh. Déanann an cumas seo iad thar a bheith oiriúnach d'fheidhmchláir ina mbíonn sraonadh seafta nó earráidí gléasta coitianta. Ina theannta sin, cinntíonn a dtógáil láidir saol seirbhíse fada, fiú faoi chreathadh trom nó ualaí tionchair. Laghdaíonn bealaí bealaithe feabhsaithe agus rónta i ndearaí ardleibhéil cuimilte agus caitheamh a thuilleadh.

Tugann na imthacaí seo roinnt buntáistí, rud a fhágann go bhfuil siad ildánach agus iontaofa in iarratais éagsúla. Ligeann a ndearadh dóibh ualaí suntasacha a láimhseáil agus iad ag cothabháil feidhmíochta i dtimpeallachtaí crua, rud a laghdóidh cothabháil agus downtime. Mar thoradh ar dhearaí feabhsaithe freisin tá teocht oibriúcháin níos ísle agus saolré ramhar leathnaithe, ag cur le héifeachtacht iomlán. Mar gheall ar an meascán de shaol seirbhíse fada agus riachtanais chothabhála laghdaithe, is rogha éifeachtach ó thaobh costais é imthacaí sorcóir sféarúil do go leor tionscail.

Úsáidtear imthacaí sorcóir sféarúla go forleathan in innealra tionsclaíoch, go háirithe i mianadóireacht, tógáil, agus trealamh láimhseála ábhar ina bhfuil ualaí arda agus mí-ailíniú i réim. Tá siad riachtanach freisin i dtrealamh giniúna cumhachta, amhail tuirbíní gaoithe, a dteastaíonn réitigh iompair atá láidir agus iontaofa uathu. In earnáil na ngluaisteán, úsáidtear na himthacaí seo i bhfeithiclí tromshaothair agus trucailí a bhfuil marthanacht agus cumas ualaigh ríthábhachtach. Ina theannta sin, tá siad oiriúnach do mhuilte páipéir sa tionscal laíon agus páipéir, áit a gcaithfidh siad ualaí troma agus coinníollacha oibriúcháin crua a sheasamh.

Go hachomair, is comhpháirteanna fíor-riachtanach iad imthacaí sorcóir sféarúil ar fud na dtionscal éagsúla mar gheall ar a saintréithe dearaidh agus feidhmíochta uathúla. Cinntíonn a gcumas ualaí troma a láimhseáil, freastal ar mhí-ailíniú, agus oibriú go hiontaofa i dtimpeallachtaí éilitheacha go bhfuil ról ríthábhachtach acu maidir le saol an trealaimh a leathnú agus oibríochtaí éifeachtacha a chothabháil.

NÍL.	d	D	B
23264-BEA-XL-K-MB1-C3	320	580	208
239/900-MB-C3	900	1180	206
239/900-K-MB	900	1180	206
239/900-MB	900	1180	206
239/900-K-MB-C3	900	1180	206
24080-BEA-XL-MB1-C2	400	600	200
23180-BEA-XL-2RSR-MB1	400	650	200
23180-BEA-XL-K-2RSR-MB1	400	650	200
248/}950-MB	950	1150	200
23180-BEA-XL-MB1-C2	400	650	200
230/600-BEA-XL-MB1-H151B	600	870	200
24084-BEA-XL-MB1	420	620	200
24084-BEA-XL-MB1-C3	420	620	200
24160-BE-XL	300	500	200
24160-BE-XL-C2	300	500	200
24160-BE-XL-C3	300	500	200
24160-BE-XL-C4	300	500	200
24160-BE-XL-K30	300	500	200
24160-BE-XL-K30-C3	300	500	200
24160-BE-XL-K30-C4	300	500	200
