71932 CDGC/P4A

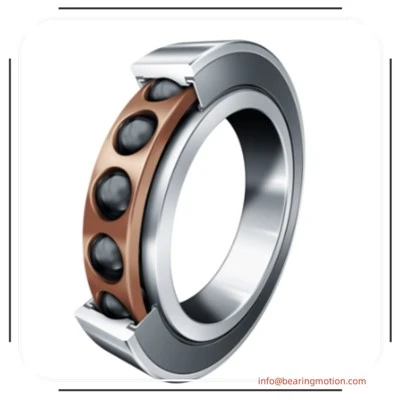

Freastalaíonn na imthacaí liathróid teagmhála uilleach sár-chruinneas, ard-acmhainne seo ar ualaí gathacha agus aiseach ag gníomhú go comhuaineach, áit a ngníomhaíonn an t-ualach aiseach i dtreo amháin amháin. Tá siad deartha chun freastal ar ualaí troma ag luasanna réasúnta ard faoi theocht oibriúcháin íseal go measartha. Toisc gur féidir iad a mheaitseáil go huilíoch, is féidir iad a úsáid le chéile i socruithe chun comhroinnt éifeachtach ualaigh a sholáthar, laistigh de raon réamhualaithe réamhshocraithe, gan úsáid a bhaint as shims nó gléasanna dá samhail.
Glaoigh Linn
Chatear nu'bya
Réamhrá Táirgí
Toisí
| d |
160 mm |
Trastomhas leadránach |
|---|---|---|
| D |
220 mm |
Trastomhas lasmuigh |
| B |
28 mm |
Leithead |
| d1 |
178.5 mm |
Trastomhas ghualainn an fháinne istigh (aghaidh taobh mór) |
| d2 |
178.5 mm |
Trastomhas ghualainn an fháinne istigh (aghaidh taobh beag) |
| D1 |
201.5 mm |
Trastomhas ghualainn an fháinne seachtrach (aghaidh taobh mór) |
| r1,2 |
min.2 mm |
Toise chamfer |
| r3,4 |
min.1 mm |
Toise chamfer |
| a |
39.6 mm |
An t-achar ón taobh aghaidh go dtí an brúphointe |
Toisí teannta
| da |
min.169 mm |
Trastomhas taca an tseafta |
|---|---|---|
| db |
min.169 mm |
Trastomhas taca an tseafta |
| Da |
max.211 mm |
Trastomhas taca tithíochta |
| Db |
max.215 mm |
Trastomhas taca tithíochta |
| ra |
max.2 mm |
Ga filléad |
| rb |
max.1 mm |
Ga filléad |
| dn |
183.5 mm |
Seasamh nozzle ola |
Sonraí ríofa
| Bunrátáil ualaigh dinimiciúil | C |
130 kN |
|---|---|---|
| Bunrátáil ualach statach | C0 |
160 kN |
| Teorainn ualaigh tuirse | Pu |
5 kN |
| Luasanna insroichte |
Déan tagairt do shonraí catalóige nó déan teagmháil le SKF le haghaidh na luasanna insroichte |
|
| Uillinn teagmhála |
15 céim |
|
| Trastomhas liathróid | Dw |
19.05 mm |
| Líon na sraitheanna | i |
1 |
| Líon na liathróidí (in aghaidh an imthacaí) | z |
28 |
| Cainníocht ramhar tagartha (in aghaidh an imthacaí) | Gtag |
33 cm³ |
| Rang réamhluchtaithe |
C |
|
| stiffness aiseach |
321 N/µm |
| Fachtóir ceartúcháin ag brath ar an tsraith imthacaí agus méid | f |
1.27 |
|---|---|---|
| Fachtóir ceartúcháin ag brath ar uillinn teagmhála | f1 |
1 |
| Fachtóir ceartúcháin, rang réamhluchtaithe C | f2C |
1.09 |
| Fachtóir ceartúcháin le haghaidh imthacaí hibrideacha | fHC |
1 |
| Fachtóir ríofa le haghaidh ualaí coibhéiseacha | f0 |
16.4 |
|---|---|---|
| Fachtóirí breise le haghaidh ualaí coibhéiseacha |
Féach Nótaí 1 agus 2 thíos |
| NÍL. | d[mm] | D[mm] | B[mm] |
| 7032 ACDGA/P4A | 160 | 240 | 38 |
| 7032 ACD/P4ATGA | 160 | 240 | 114 |
| 7032 ACD/P4ATBTB | 160 | 240 | 114 |
| 7032 ACD/P4ATBTA | 160 | 240 | 114 |
| 7032 ACD/P4AQBCA | 160 | 240 | 152 |
| 7032 ACD/P4AL | 160 | 240 | 38 |
| 7032 ACD/P4ADGB | 160 | 240 | 76 |
| 7032 ACD/P4ADGA | 160 | 240 | 76 |
| 7032 ACD/P4ADBB | 160 | 240 | 76 |
| 7032 ACD/P4ADBA | 160 | 240 | 76 |
| 7032 ACD/P4A | 160 | 240 | 38 |
| 7032 ACD/HCP4A | 160 | 240 | 38 |
| 7226 CDGA/P4A | 130 | 230 | 40 |
| 7226 CD/P4ADGA | 130 | 230 | 80 |
| 7226 CD/P4ADBC | 130 | 230 | 80 |
| 7226 CD/P4A | 130 | 230 | 40 |
| 7226 ACDGA/P4A | 130 | 230 | 40 |
| 7226 ACD/P4ADGB | 130 | 230 | 80 |
| 7226 ACD/P4ADGA | 130 | 230 | 80 |
| 7226 ACD/P4A | 130 | 230 | 40 |
| 71934 CDGB/P4A | 170 | 230 | 28 |
| 71934 CDGA/P4A | 170 | 230 | 28 |
| 71934 CDGA/P4 | 170 | 230 | 28 |
| 71934 CDGA/HCP4A | 170 | 230 | 28 |
| 71934 CD/P4ATBTA | 170 | 230 | 84 |
| 71934 CD/P4AQBCD | 170 | 230 | 112 |
| 71934 CD/P4ADGB | 170 | 230 | 56 |
| 71934 CD/P4ADGA | 170 | 230 | 56 |
| 71934 CD/P4ADBC | 170 | 230 | 56 |
| 71934 CD/P4ADBB | 170 | 230 | 56 |
